.Q33の電池の載せ替え

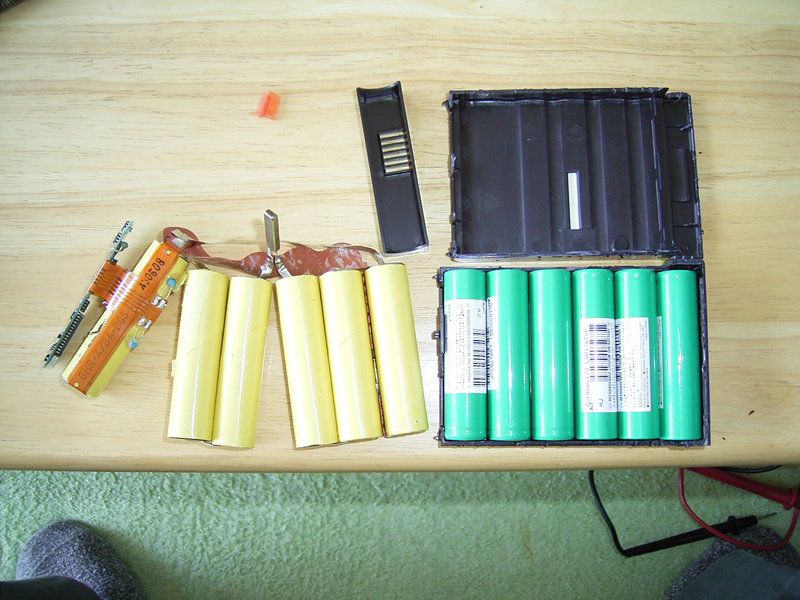

１．電池をカッターで割りオリジナルのNiｃｄ電池（左の黄色）を取り出しました。新しくぴったりあうリチウムイオン電池を秋葉原でさがして

載せ替えたとこです。この緑の電池一本でほぼ黄色のオリジナル6本分になります。

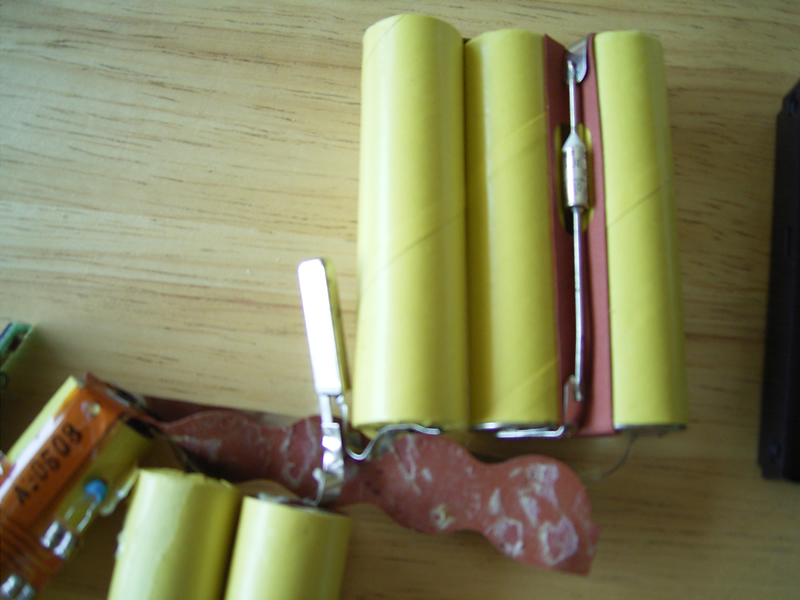

２．オリジナルの電池には温度センサーがはめこまれ接続されてます。

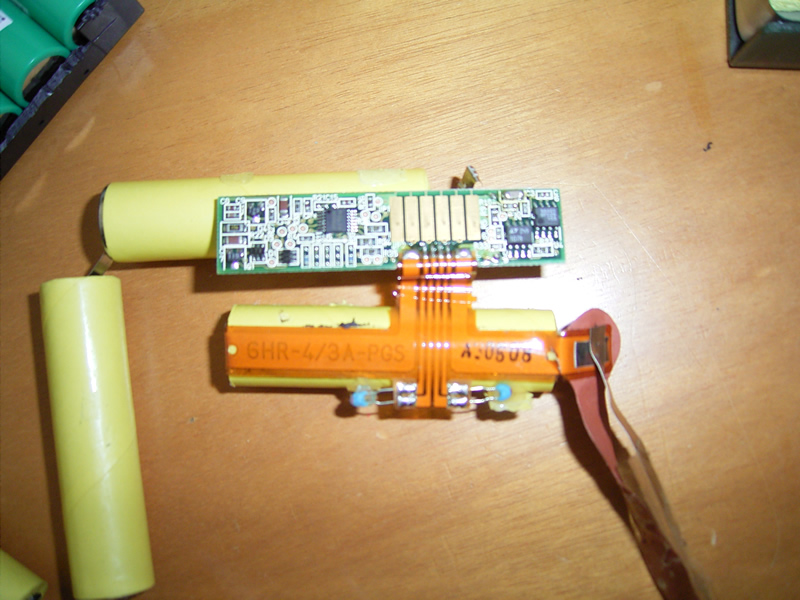

３．さらにオリジナルの電池には本体と通信するチップがあります。雑音を消すためのコンデンサが見えます。フィルムを傷つけないよう

注意してはがします。

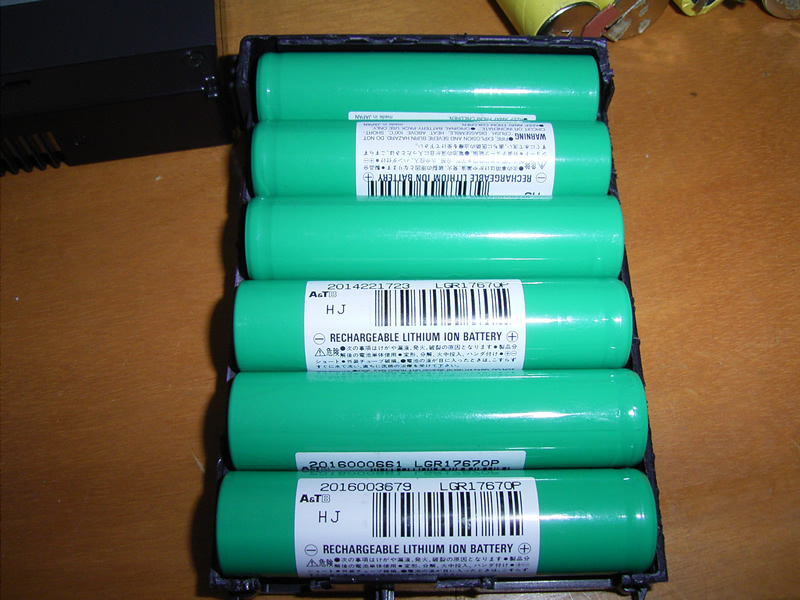

４．秋葉原でみつけたたぶん東芝のノートPC用のリチウムイオン電池です。電圧を合わせるために並列でつなぎなおしました。

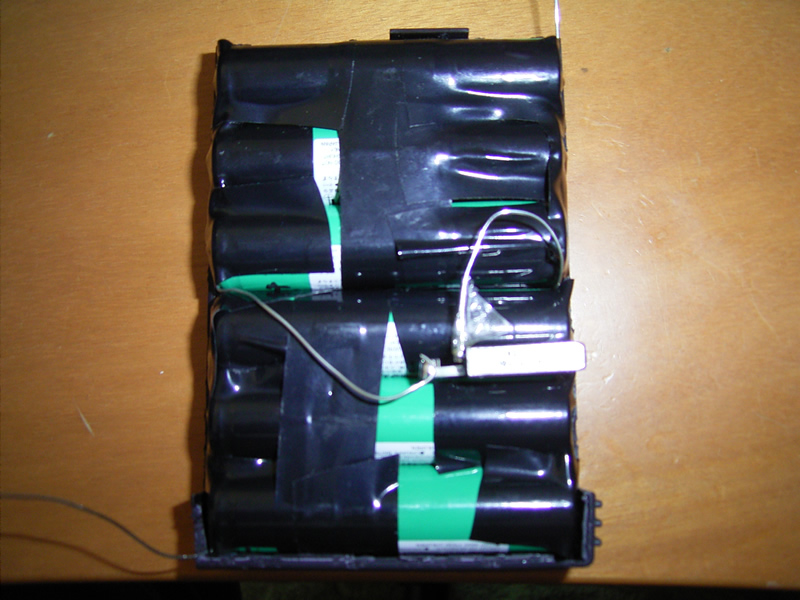

５．温度センサーをもどし、絶縁します。

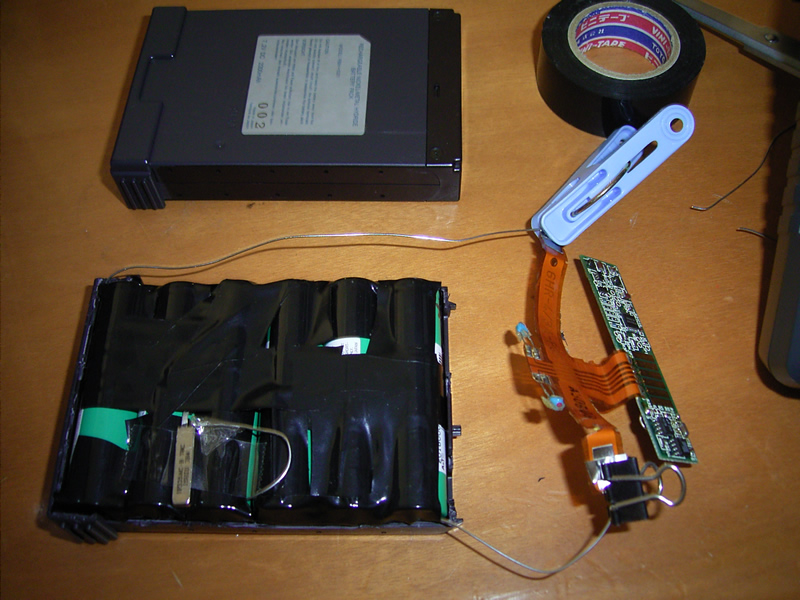

６．電源管理チップに半田付けし完成

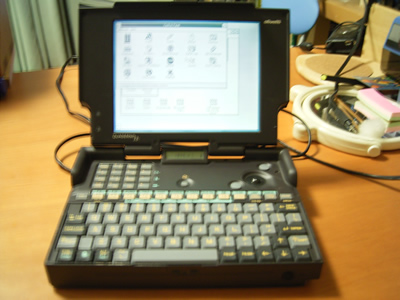

７．最後に動作チェック、みごと生返りました。長時間の充電、使用にも問題はありません。
